絞制不僅包括導體的絞合、 束合, 還包括絕緣線芯的絞合 (成 纜),也包含了纜芯元件的絞合,基于此,文中僅闡述和討論 導體的絞合與束合,即導體絞制。

一、導體絞制概述

導體絞制是指將若干根相同直徑或不同直徑的單線, 按一定 的方向和一定的規則絞合在一起,成為一個整體的絞合線芯。由于采用單根導線時不易彎曲,柔軟性差,給生產、運輸、 安裝、敷設和使用都帶來了困難;二是單根導線截面大,渦流 損耗大,影響輸電效果。采用導體絞制形式有效避免了這些問 題的產生。

絞合的導線直接作為電線使用時, 稱為裸絞線, 如鋼芯鋁絞 線;如果是用作絕緣電線電纜的導體,則稱為絞合線芯。

1、導體絞制的特點

1.1柔軟性好

由于電線電纜在不同場合下使用, 載流量不相同, 導線截面 也有大有小,隨著導線截面增大,導線直徑也隨之增大,使導 線彎曲發生困難,如果采用多根小直徑的單線絞合起來,就可 以提高導線的彎曲能力,便于電線電纜的加工制造和安裝敷 設。

1.2穩定性好

多根單線按一定方向和一定規則絞合起來的絞合線芯, 由于 在絞線中每一根單線的位置均輪流處在絞線上部的伸長區和 絞線下部的壓縮區,當絞線兩端向下彎曲時,每根單線受到的 伸長力和壓縮力均相等,單線不會(huì )產生伸長和壓縮,絞線也不 會(huì )發生變形。假如多根單線不是絞合而是平行組合成線束,那 么當線束彎曲時,上面的單線會(huì )嵌入線束中,下面的單線也由 于長度改變而向線束中心壓縮,這樣就改變了線束的形狀。

1.3可靠性好

用單線做電線電纜的導體, 易受材料的不均勻性或制造中產 生的缺陷而影響單根導電線芯的可靠性,用多根單線絞合的線芯,這樣的缺陷就得以分散,不會(huì )集中到導線的某一點上,導 線的可靠性要強得多,這種情況在導線的接頭處尤為明顯。

1.4強度高

同樣截面大小的單線與多根絞線相比較, 絞線的強度比同截 面的單線強度要高。

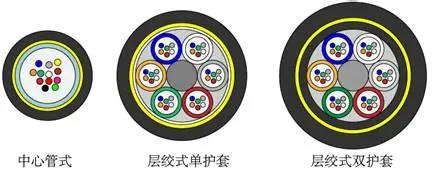

2、導體絞制形式

導體絞制包括了導體的絞合和束合, 其絞制形式主要分為正 規絞合和不正規絞合(束絲)兩種。

正規絞合可分為正規同心式單線絞合和正規同心式股線絞 合 (復絞) 兩種。正規同心式單線絞合又可分為普通絞線 (銅、 鋁絞線)和組合絞線(鋼芯鋁絞線)兩種。

2.1正規同心式單線絞合

2.1.1普通絞線

用同一直徑的單線, 按同心圓的方式, 一層一層地有規則地 絞合,每一層的絞向都相反,它們的中心層通常是一根單線或 2~5根相同直徑的單線絞合成的線芯,在它們的上面再絞上一 層或幾層單線。

2.1.2組合絞線

組合絞線的代表產品為架空輸電線路用的鋼芯鋁絞線, 它是 由相同直徑、 不同材料或不同直徑、 不同材料的單線絞制而成。2.1.3正規同心式股線絞合(復絞線)

復絞線是由多股普通絞線或束線進行正規同心式絞合的絞 線。復絞線的絞合方向一般與股線的絞合方向相反。

2.2不正規的單線絞合(束線)

束線是由多根單線以同一絞向不按絞合規律一起絞合而成 的絞線,各單線之間的位置相互不固定,束線的外形也很難保 持圓形。

由于束線的絞合全部是向一個方向,與普通絞線一層左向、 一層右向的絞合不同,所以束線比普通絞線更柔軟。

二、束線與絞線

1.1束線的特點

束線屬于不規則絞合,由多根單線按同一絞向一起絞合而 成,束線中各單線位置是不固定的,所以 7根以上單線組成的 束線,其外形很難保持圓整;再由于束線中各單線均向一個方 向扭絞,在彎曲時,各單線之間滑動余量很大,抗彎曲力小, 所以束線的彎曲性能好,對于需要柔軟的電線電纜產品,大都 采用束線芯。

1.2束線的重量計算

計算束線重量的公式為:

kmkgKZdW /42ρπ⋅⋅⋅ =

式中:W - 束線重量; kg/km

d- 束線中單線直徑; mm

Z- 束線中單線數量;

ρ- 導體的密度(銅導體為 8.89g/cm3);

K- 束線的絞入系數 (1.006~1.008) 。

2、絞線計算中常用的基本參數

2.1絞線節距 h

絞線中的單線繞絞線中心轉一圈的軸向長度稱為絞線節距。絞 線中的單線與絞線徑向之間有一個夾角(銳角) h α,稱為絞入 角。絞線節距、絞線橫截面圓周 hD π(為絞線直徑)和絞線一 個節距單線展開長構成一個直角三角形。如圖 1 DL

圖 1 正規絞合單線展開圖

2.2節徑比 m

節徑比是絞線節距長度與絞線外徑之比,用表示,即:hDm D hm=

節徑比是絞線的重要參數之一。節徑比大、即絞入角大,反映 了絞合程度小;反之則絞合程度大。節徑比小的導線,絞合較 緊,結構比較穩定,導體彎曲性好、柔軟,即允許彎曲α半徑小;但生產速度慢。節徑比過小時,絞線中單線還會(huì )產生 局部拱起,影響絞線的穩定性,因此,同心絞合的成品絞線都 規定節徑比不小于 10。絞制導體時,最外層的節徑比應最小, 向里層逐漸增大。

2.3 絞入系數 λ和絞入率 k

在絞線的一個節距中,單線展開長度要比一個節距長度要長, 絞入系數 Lh λ就是在絞線的一個節距中,單線展開長度與絞線 節距的比值, Lh λ是大于 1的數值。而單線展開長度與節距之差 值與節距之比,以百分率表示時稱為絞入率,用表示,即:k 絞入系數 αλsin1h==L

絞入率 %100)1(%100×−=×−=λhhLk

絞入率越大,即絞制同樣長度的單線,需要用較長的線,其主 要用于生產材料和材料用量的計算。k

綜上所述,節徑比,絞入率 k 等都是絞線工藝的重要參數,它 們關系到絞線的質量,關系到產品的穩定性,強度,電阻以及 材料消耗和生產率等。m
